El F-22 Raptor impuso un nuevo estándar en guerra aérea al integrar sigilo, compartimentos internos y RAM avanzados, superando incluso al F-35 y J-20.
Diseño del F-22: precisión angular y control de firmas

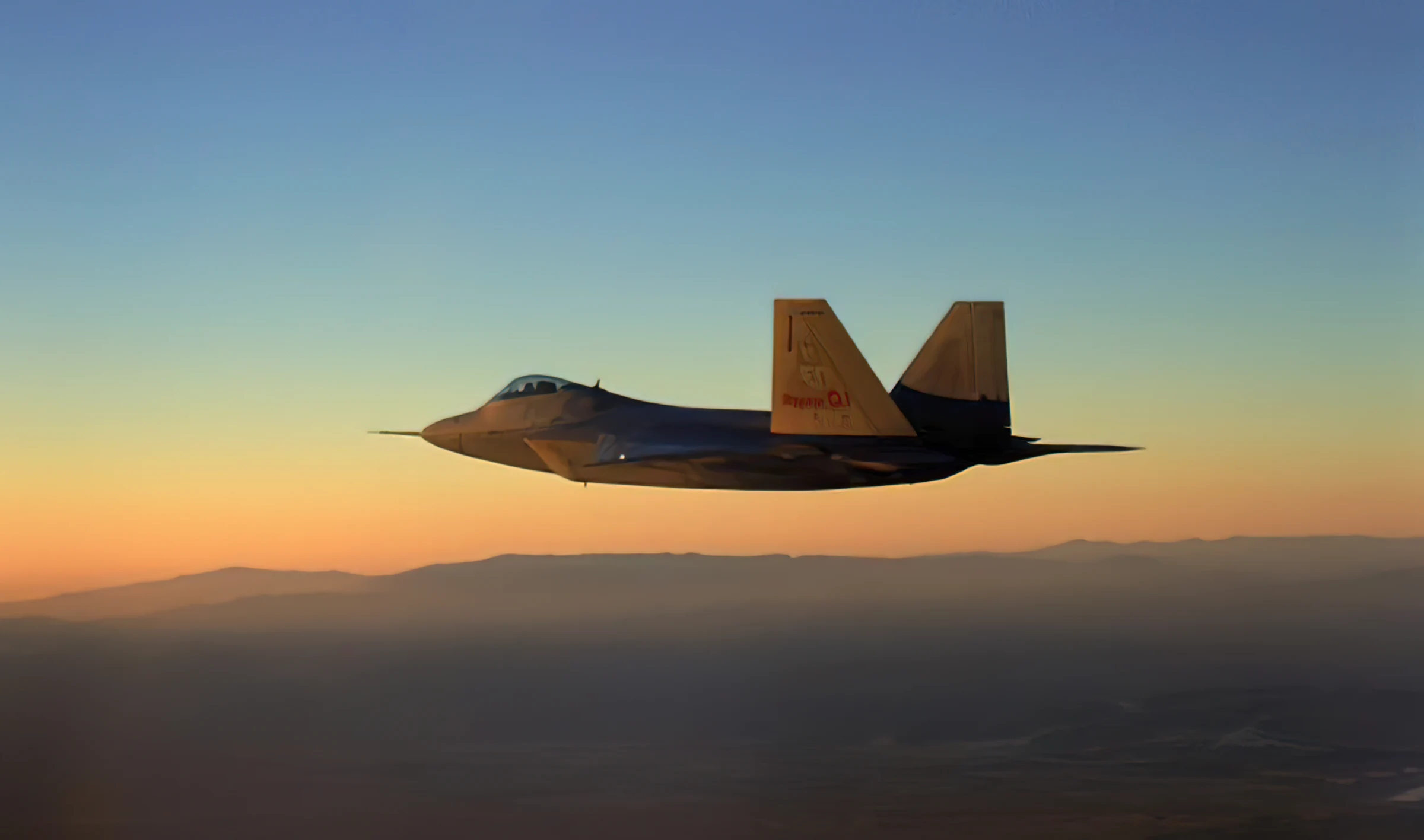

Al adoptar un enfoque integral hacia la furtividad, el F-22 Raptor se convirtió en el primer caza operacional que priorizó la baja observabilidad en todos los aspectos del diseño. Su fuselaje integra una alineación planar estricta, donde las alas, los estabilizadores y las colas presentan ángulos coincidentes de 42 grados. Esta disposición geométrica desvía las ondas de radar en direcciones controladas, lejos de sus emisores, lo que disminuye significativamente la firma de radar.
Además de la alineación angular, el fuselaje del F-22 elimina los ángulos rectos mediante superficies inclinadas y bordes dentados en las puertas de compartimentos, el canopy y las trampillas del tren de aterrizaje. Estas características dispersan la energía del radar y reducen la visibilidad en el espectro electromagnético. Las colas verticales, dispuestas en ángulo, también contribuyen a una menor detección lateral.
El diseño del F-22 contrasta con cazas como el F-15, cuya geometría tradicional con superficies perpendiculares generaba altos retornos de radar. El enfoque geométrico del Raptor marcó el comienzo de una nueva generación de aeronaves sigilosas, alejándose de las estructuras convencionales.
En conjunto, estos elementos posicionaron al F-22 como una plataforma pionera en evasión de radar, adoptando medidas que se convertirían en referencia para los cazas posteriores.
Características comparativas del F-22 frente a otros cazas furtivos
- F-22 RCS: estimada entre 0.0001 y 0.0005 m², la más baja entre cazas operativos.
- F-35: incorpora RAM más duraderos y mayor capacidad multirrol, pero menor sigilo angular.
- J-20: canards reducen la furtividad; usa reflector de radar removible en algunas misiones.
- Tempest: promete sigilo omnidireccional con materiales avanzados y sin colas verticales.
- Conductos en S: comunes en F-22 y F-35, ocultan las palas del motor de la detección radar.
RAM y compuestos: el blindaje electromagnético del Raptor
Uno de los componentes clave en la firma reducida del F-22 son los materiales absorbentes de radar (RAM). Estos recubrimientos, aplicados sobre el fuselaje, están diseñados para absorber la energía de las ondas electromagnéticas y disiparla en forma de calor. Aunque su fórmula exacta es confidencial, se conoce el uso de partículas ferromagnéticas, como ferrita o hierro carbonilo, suspendidas en matrices poliméricas.
Los RAM del F-22 logran una reducción de hasta 10 dB en frecuencias entre 2 y 20 GHz. Esta tecnología exige un mantenimiento intensivo debido a la fragilidad de los recubrimientos, que deben reemplazarse frecuentemente para conservar su efectividad. Sin embargo, representan un avance decisivo frente a generaciones previas de cazas.
Además del RAM, el F-22 incorpora una estructura con 40% de materiales compuestos en combinación con titanio, lo que contribuye tanto a reducir el peso como a minimizar la reflectividad del radar. Esta proporción de compuestos supera a muchos de sus predecesores y contemporáneos.
La combinación de recubrimientos especializados y materiales estructurales avanzados permite que el F-22 alcance niveles de sigilo que ningún otro caza había logrado en el momento de su entrada en servicio.
Integración de armamento y ocultamiento térmico y radar
Las bahías internas de armas del F-22 representan una de las estrategias más efectivas para conservar la baja observabilidad. Este sistema permite transportar misiles AIM-120 AMRAAM y bombas guiadas JDAM dentro del fuselaje, evitando así protuberancias que podrían aumentar la RCS.
Los motores Pratt & Whitney F119 están instalados detrás de tomas de aire en forma de serpentina, lo que impide una línea de visión directa a las palas del compresor, fuente importante de reflexión radar. Este diseño atenúa las señales de radar en frecuencias largas, medias y cortas, cubriendo un amplio espectro de amenazas.
El F-22 también reduce su visibilidad térmica mediante un recubrimiento especial que atenúa las emisiones infrarrojas en más del 50% en el rango de 8 a 12 micrones. Esta capa protectora complica la tarea de los misiles guiados por calor y contribuye a su invisibilidad general.
Gracias a esta integración de diseño estructural y tecnologías de ocultación, el F-22 mantiene su perfil sigiloso en entornos multisensor, una característica distintiva frente a cazas de generaciones anteriores.
Cazas posteriores adoptan y modifican el enfoque del F-22
El F-35 Lightning II, introducido una década después, incorpora muchos de los conceptos del F-22, aunque con un enfoque hacia la versatilidad. Su firma radar es ligeramente mayor y su alineación planar menos estricta, lo que refleja su diseño multirrol. Sus RAM, en cambio, son más duraderos y requieren menos mantenimiento, gracias a tecnologías como la soldadura láser.
Por otro lado, el Chengdu J-20 emplea una estructura menos refinada en cuanto a sigilo. Las superficies de control delanteras (canards) generan reflexiones adicionales de radar. Sus bahías internas y materiales RAM muestran esfuerzos por reducir la firma frontal, aunque los conductos no ocultan completamente los motores.
En cuanto al BAE Tempest, aún en desarrollo, sugiere una evolución hacia el sigilo omnidireccional. El diseño sin colas verticales y el uso proyectado de metamateriales indican un enfoque en minimizar el RCS desde todos los ángulos. También incluirá sistemas modulares internos y tecnologías emergentes como el radar JAGUAR.
Cada caza refleja una interpretación distinta del equilibrio entre sigilo, capacidades operativas y sostenibilidad. El F-22, sin embargo, continúa como el referente en arquitectura furtiva.
