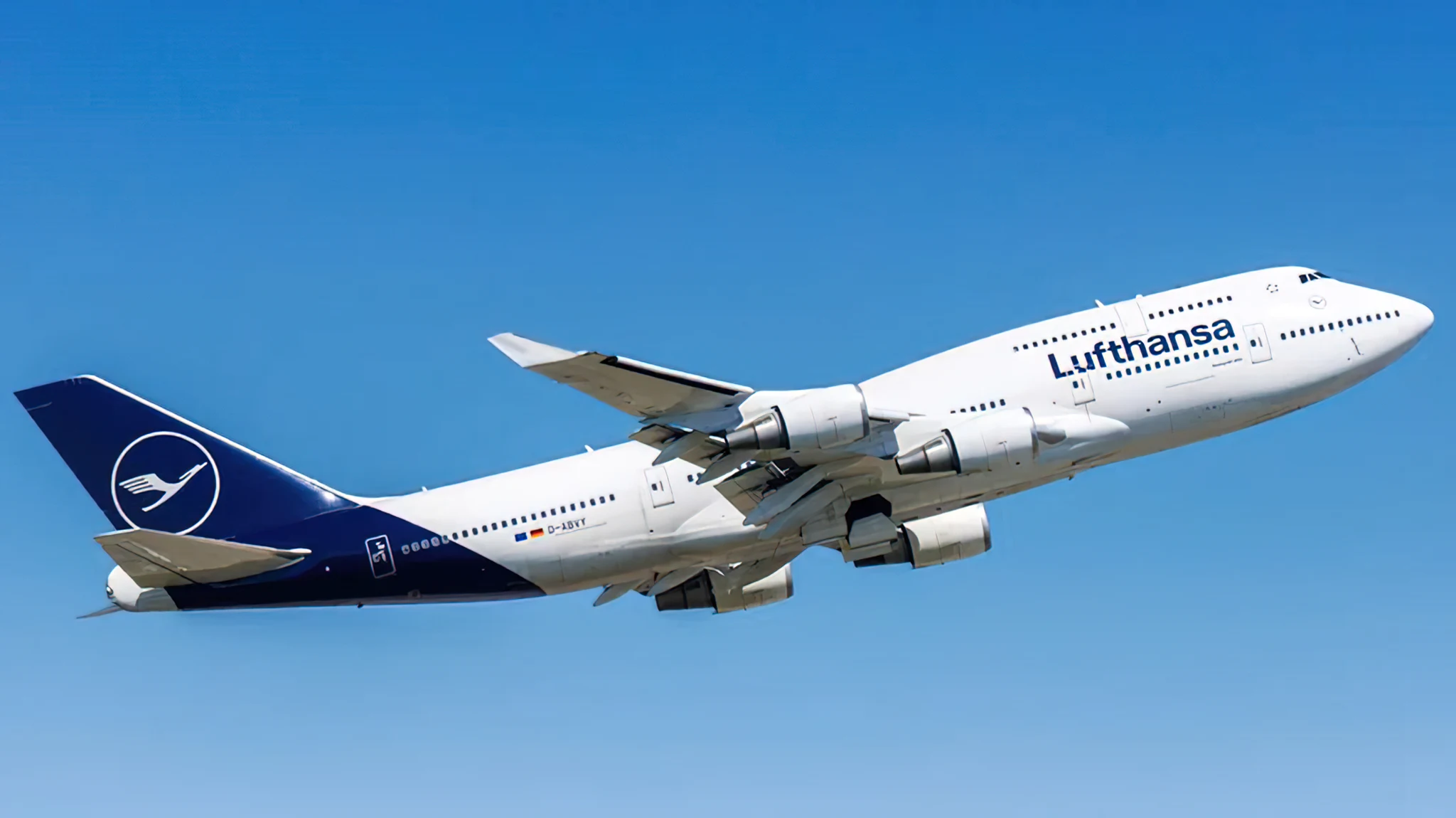

El Boeing 747, conocido como la Reina de los Cielos, se distingue por su característica joroba en la parte superior delantera del fuselaje, una silueta única entre los aviones comerciales.
Origen y función de la joroba del Boeing 747
Esta estructura, que alberga la cabina de mando y un área de pasajeros en un segundo nivel, no fue diseñada por estética, sino por necesidades funcionales. En la década de 1960, Boeing desarrolló el 747 con un enfoque inicial en el transporte de carga, lo que llevó a un diseño innovador para resolver un problema práctico: la carga y descarga eficiente de mercancías.
El diseño de carga del 747 requería una puerta frontal que se abriera hacia arriba, permitiendo el acceso directo al compartimento principal. Sin embargo, la ubicación tradicional de la cabina en la parte frontal del fuselaje presentaba un obstáculo. Mover la cabina dentro de una sección con bisagras habría complicado el cableado y los sistemas de control de vuelo, además de generar riesgos operativos. La solución de Boeing fue elevar la cabina por encima del fuselaje principal, creando la joroba. Este diseño permitió que la puerta de carga abriera sin interferir con los sistemas críticos de la aeronave.
La joroba resolvió un problema técnico y también influyó en la versatilidad del avión. Pan Am, una de las primeras aerolíneas en adoptar el 747, exigió que el avión pudiera convertirse fácilmente de transporte de pasajeros a carga. En los años 60, la industria aérea anticipaba un auge en los vuelos supersónicos, como el Concorde o el proyectado Boeing 2707, que podrían relegar a los aviones subsónicos como el 747 a tareas de carga. La joroba facilitó esta conversión al mantener la cabina elevada, dejando el fuselaje inferior libre para modificaciones.
El diseño se inspiró parcialmente en el Boeing 377 Stratocruiser, un avión de los años 40 que ya presentaba una estructura de doble nivel. En el 747, la joroba permitió aprovechar el espacio detrás de la cabina para crear áreas adicionales, inicialmente usadas como salones o bares en las versiones de pasajeros. Con el tiempo, estas áreas se convirtieron en asientos adicionales, especialmente para clases premium, debido a la creciente demanda de capacidad.
Datos clave sobre el diseño del Boeing 747
- La joroba del 747 mide aproximadamente 7 metros de largo en los modelos iniciales, extendiéndose en versiones posteriores.
- El diseño permitió una puerta de carga frontal de 3,4 metros de altura, ideal para contenedores y pallets.
- El 747 transportó más de 3.500 millones de pasajeros desde su debut en 1970 hasta 2023.
- El modelo 747-8, la última variante, extendió la joroba para aumentar la capacidad de pasajeros en un 15%.
Evolución del diseño y su impacto aerodinámico
La forma de la joroba no fue solo funcional, sino que también respondió a necesidades aerodinámicas. Si solo la cabina sobresaliera, se habría generado una resistencia significativa al flujo de aire. Para minimizar esto, Boeing diseñó una transición suave en forma de lágrima desde la cabina elevada hasta el fuselaje principal. Esta solución redujo la turbulencia y optimizó el rendimiento del avión en vuelo. El diseño aerodinámico de la joroba se convirtió en un sello distintivo del 747, reconocido instantáneamente en aeropuertos de todo el mundo.
El diseño inicial del 747 se basó en una propuesta rechazada para un avión de carga militar en los años 60, el CX-HLS, que ya contemplaba una cabina elevada. Boeing adaptó esta idea para el 747, integrando la joroba en las versiones de pasajeros y carga por igual. Aunque Pan Am insistió en la capacidad de conversión, la mayoría de los 747 de pasajeros no se transformaron en cargueros, ya que la demanda de viajes aéreos subsónicos superó las expectativas, opacando el impacto de los aviones supersónicos.
Con el tiempo, Boeing refinó la joroba en modelos posteriores. En el 747-300, introducido en 1983, la joroba se alargó para incluir más asientos, aumentando la capacidad de pasajeros. Este diseño se mantuvo en el 747-400 y culminó en el 747-8, lanzado en 2011, que extendió aún más la joroba para maximizar el espacio interior. La reingeniería para el 747SP, una variante de fuselaje corto para vuelos de largo alcance, presentó desafíos únicos al conectar la joroba con la sección central del avión, pero sentó las bases para las mejoras posteriores.
El 747 transformó la aviación comercial al permitir vuelos de larga distancia con gran capacidad. Desde su primer vuelo comercial en 1970 con Pan Am, el avión transportó millones de pasajeros y toneladas de carga, consolidándose como un ícono. Aunque la producción del 747 cesó en 2023, con un total de 1.574 unidades fabricadas, su legado perdura en la industria aérea.
Contexto histórico y relevancia del Boeing 747
En los años 60, la aviación comercial enfrentaba una encrucijada. Los avances tecnológicos prometían aviones supersónicos que reducirían los tiempos de vuelo, mientras que los aviones de gran capacidad como el 747 buscaban maximizar la eficiencia en rutas de alta demanda. Boeing apostó por el 747 como un avión versátil, capaz de adaptarse a un futuro incierto. La decisión de Juan Trippe, presidente de Pan Am, de adquirir 25 unidades del 747 con la condición de que pudieran convertirse en cargueros reflejó esta incertidumbre. Sin embargo, el fracaso comercial del Boeing 2707 y la limitada adopción del Concorde consolidaron al 747 como el estándar para los viajes de larga distancia.
El diseño de la joroba también permitió al 747 adaptarse a diversas configuraciones. En sus primeras versiones, el espacio detrás de la cabina se usó para áreas de descanso o salones, un lujo que reflejaba la opulencia de los viajes aéreos de la época. A medida que las aerolíneas priorizaron la capacidad, estos espacios se convirtieron en asientos adicionales, especialmente en clases ejecutivas y de primera. En los modelos de carga, como el 747-8F, la joroba mantuvo su función original, lo que facilita el acceso al compartimento de carga sin comprometer la estructura del avión.
El impacto del 747 se extendió más allá de su diseño. Redujo los costos por pasajero-kilómetro, haciendo los vuelos de larga distancia más accesibles. Aerolíneas como Lufthansa, British Airways y Qantas operaron flotas masivas de 747, conectando continentes y fomentando el comercio global. Incluso en configuraciones únicas, como el 747-400ER utilizado por Qatar o el avión personalizado de Iron Maiden, el 747 demostró su versatilidad.
