El misil AIM-9X-4 permite disparos fuera de la línea de mira, adquisición posterior al lanzamiento, enlace de datos y empleo desde cazas o lanzadores terrestres.
Disparo fuera de línea de mira y adquisición posterior al lanzamiento
En el combate aéreo a corta distancia, los límites biomecánicos de los pilotos y las restricciones aerodinámicas de las plataformas de caza impulsaron el desarrollo de misiles de alcance visual capaces de abatir objetivos situados fuera del cono frontal del radar primario. Durante décadas, el lanzamiento exigía alinear el morro del avión con el objetivo para que la cabeza buscadora adquiriera la firma térmica principal antes de iniciar la interceptación.
Con el AIM-9X Block II, esa restricción geométrica queda eliminada mediante capacidades de disparo con ángulos extremos fuera de la línea de mira. El piloto puede dirigir el arma hacia vectores del hemisferio frontal, los flancos laterales e incluso los cuadrantes posteriores de la aeronave lanzadora. Esta modificación amplía el volumen espacial de interceptación sin exigir cambios en la trayectoria de vuelo del caza portador.
A partir del AIM-9X de primera generación, el Comando de Sistemas Aeronavales de los Estados Unidos y la corporación Raytheon organizaron el programa Block II como una actualización profunda de sus componentes internos. El rediseño principal introdujo la adquisición de blanco tras el lanzamiento, mientras que las versiones anteriores obligaban a la cabeza buscadora a fijar el objetivo antes de abandonar el raíl de disparo del ala.
Con la nueva lógica de sistemas, la aeronave puede disparar el misil sin adquisición previa hacia un área del espacio aéreo determinada por cálculos de predicción espacial. Después de la separación y ya en vuelo libre, el misil activa su sensor infrarrojo, examina el entorno tridimensional, identifica la firma térmica del objetivo y corrige su trayectoria hasta la interceptación final.
Capacidades operativas principales del AIM-9X Block II
- Permite disparos con ángulos extremos fuera de la línea de mira del piloto.
- Adquiere el blanco después del lanzamiento y no solo antes de abandonar el raíl.
- Recibe coordenadas espaciales mediante un enlace de datos bidireccional integrado.
- Procesa imágenes térmicas de alta resolución mediante una matriz de plano focal infrarroja.
- Puede emplearse desde cazas de quinta generación y desde lanzadores terrestres de defensa antiaérea.

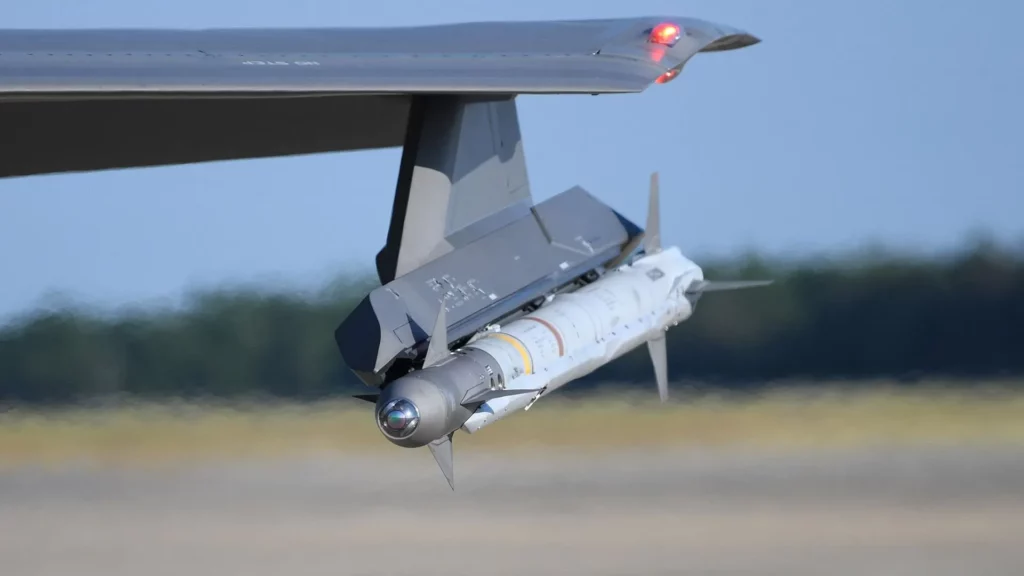

Integración con cazas furtivos, casco del piloto y sensor infrarrojo
En los cazas de quinta generación, representados por el F-35 Lightning II y el F-22 Raptor, el almacenamiento del armamento en bodegas internas selladas mantiene sus perfiles de baja sección transversal de radar. Esa disposición también impone una limitación operativa específica que la función de lanzamiento sin visión previa resuelve, ya que las compuertas ventrales abiertas no garantizan al misil una visión directa del exterior.
Al abrir las compuertas ventrales, el misil carece de visión directa del exterior debido a la interferencia física del fuselaje. Por ello, el modelo Block II abandona la bodega mediante un mecanismo de expulsión neumática, activa su motor en caída libre y recibe las coordenadas espaciales del objetivo a través de un enlace de datos bidireccional integrado.
Ese canal de comunicación permite que el caza lanzador, o que otras aeronaves aliadas conectadas a la red de combate, actualicen la posición del blanco en tiempo real durante el trayecto atmosférico del arma. Entre el operador humano y los procesadores del misil, la interfaz de control funciona a través del sistema de mira montada en el casco.
El piloto observa el objetivo a través del visor transparente de su cabina de vuelo, y la computadora de a bordo transmite esas coordenadas angulares directamente al sistema de gestión de armamento. A partir de esos datos posicionales, el misil dirige su vector de empuje hacia el punto espacial indicado por la rotación del cuello del piloto, mientras su sensor principal emplea una matriz de plano focal de imágenes infrarrojas.
Resistencia a señuelos, detonación de proximidad y maniobra extrema

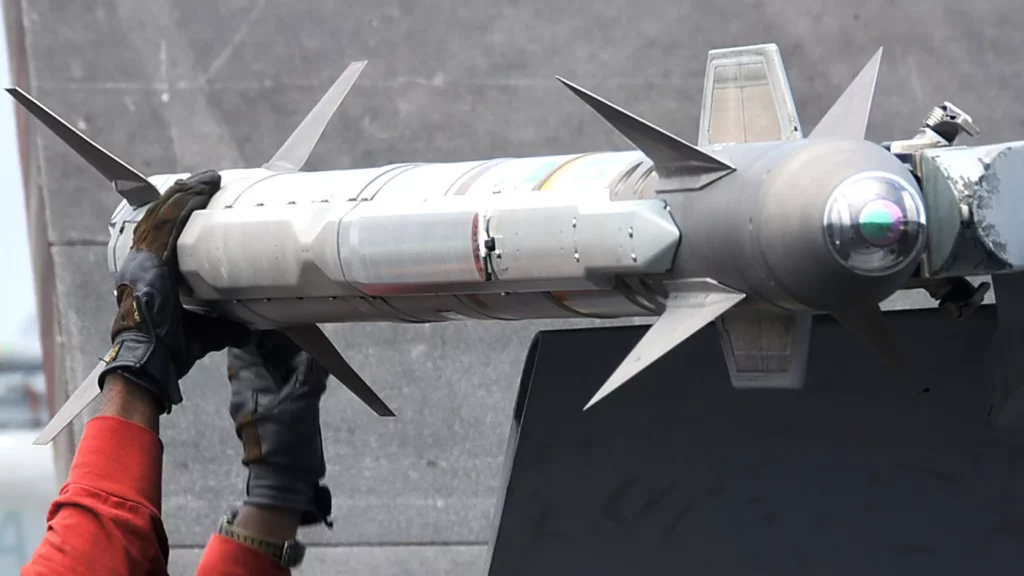

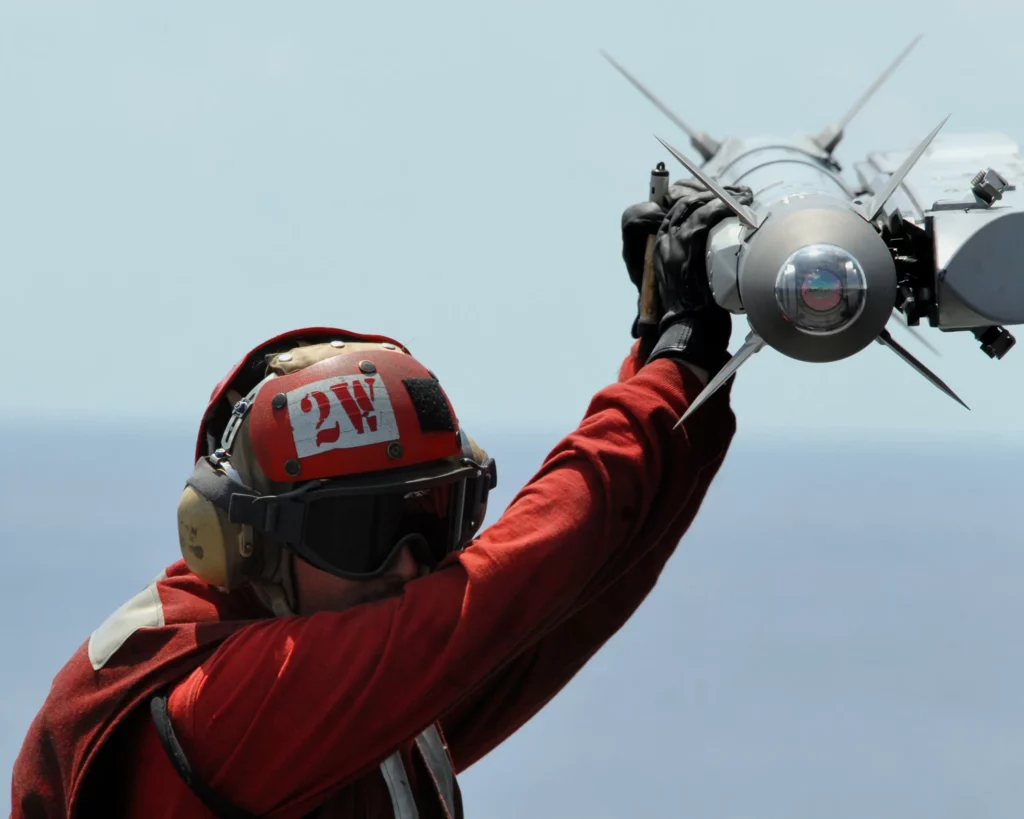

A diferencia de los buscadores térmicos de retícula tradicionales, esta matriz no sigue una fuente de calor difusa, sino que procesa una imagen térmica de alta resolución de la estructura física del blanco. Debido a ese procesamiento de imágenes térmicas, el conjunto tiene resistencia operativa frente a las contramedidas de defensa convencionales, incluidas las aeronaves de combate que despliegan cartuchos de magnesio incandescente para saturar los sensores térmicos.
La matriz del Block II calcula la geometría tridimensional y el gradiente de temperatura de cada contacto detectado en su campo visual. A partir de esa información, el procesador interno distingue entre el punto térmico estático de una bengala en descenso y la silueta dinámica completa del avión objetivo. El código operativo rechaza los señuelos lumínicos y guía la ojiva hacia zonas de alta vulnerabilidad estructural del fuselaje.
Para ejecutar la detonación a la distancia prevista, la ojiva incorpora un detector óptico activo de proximidad. Este componente emite haces láser de baja potencia en un patrón radial continuo para medir la distancia exacta entre el cuerpo del misil y el blindaje del objetivo. Cuando los sensores detectan la distancia de detonación programada, la espoleta inicia la cadena explosiva de la carga de fragmentación anular.
La carga de fragmentación anular proyecta varillas de titanio a velocidades supersónicas, diseñadas para cortar las líneas hidráulicas y destruir las superficies de control aerodinámico de la amenaza. Además, el rediseño integral de la sección de control aloja un nuevo procesador de señales tácticas capaz de acelerar los cálculos trigonométricos durante los milisegundos finales de la fase de interceptación.
Vectorización de empuje y empleo terrestre del misil Block II
En la fase inicial de propulsión, el control direccional del armamento depende de un sistema de vectorización de empuje acoplado al motor cohete de combustible sólido. Cuatro aletas móviles de titanio, situadas en el interior de la tobera de escape, desvían de forma controlada el flujo de los gases de propulsión y generan radios de giro extremadamente cerrados.
Este mecanismo físico de deflexión supera los radios de giro que pueden lograr las aletas direccionales delanteras fijas de otros diseños. La maniobrabilidad del proyectil alcanza su rendimiento máximo en los primeros segundos posteriores a la ignición, etapa en la que la fricción del aire aún es baja. La tobera direccional permite a la estructura tubular efectuar virajes de ciento ochenta grados inmediatamente después de la separación de la plataforma de lanzamiento.
A partir de la arquitectura electrónica estandarizada del diseño, los mandos militares extendieron el uso del Block II más allá del combate aire-aire y acoplaron sus componentes al Sistema Avanzado de Misiles Superficie-Aire. Las dotaciones de artillería antiaérea disparan la misma variante de misil desde lanzadores en caja estáticos, montados sobre plataformas modulares, para defender bases militares e infraestructuras estratégicas contra misiles de crucero en vuelo rasante.
El proyectil emplea su enlace de datos nativo para recibir correcciones asíncronas de trayectoria emitidas por los radares tridimensionales terrestres Sentinel. Esta interoperabilidad funcional permite un flujo logístico único entre los escuadrones de superioridad aérea de la fuerza aérea y los batallones de defensa antiaérea de las fuerzas terrestres, con el mismo misil integrado en distintos esquemas de defensa.
Producción Block II Plus e integración con aliados internacionales
Mediante adjudicaciones sucesivas del Departamento de Defensa, las plantas industriales de la corporación Raytheon mantienen los niveles de inventario operativo global. El proceso de manufactura actual entrega desde las líneas de ensamblaje la configuración física de producción Block II Plus, con revestimientos absorbentes de radar y una aleación modificada de la carcasa externa para atenuar las emisiones detectables del misil.
Los ingenieros de materiales incorporaron esos revestimientos y modificaron la aleación de la carcasa externa para reducir la detección durante la fase de vuelo propulsado. Los técnicos de la planta integran estos lotes recientes con el fin de asegurar la compatibilidad nativa con la arquitectura lógica de los vehículos aéreos de combate no tripulados.
La cadena logística internacional entrega en la actualidad el Lote 23 de producción a los depósitos de munición de las fuerzas armadas de Estados Unidos y a treinta y una naciones receptoras. Con esa distribución, el fuselaje aerodinámico queda incorporado como carga bélica estándar en las estaciones de armas de la Organización del Tratado del Atlántico Norte.
También queda integrado en las estaciones de armas de los aliados de la región del Indo-Pacífico. La producción Block II Plus, la compatibilidad con vehículos aéreos no tripulados y la distribución internacional consolidan al AIM-9X Block II como una munición común entre unidades de superioridad aérea, plataformas furtivas y redes de defensa antiaérea conectadas.
