El F-35 aporta pistas de seguimiento a IBCS para que Patriot pueda iniciar un enfrentamiento antes de detectar el blanco con su radar terrestre.
El F-35 permite a Patriot detectar antes blancos que vuelan bajo
Un radar terrestre de defensa antiaérea está condicionado por la geometría. Contra un blanco que vuela a baja cota, la curvatura terrestre, el relieve y otros obstáculos reducen la distancia a la que puede establecer una pista útil. Un misil Patriot puede disponer de alcance suficiente para atacar un objetivo que todavía permanece oculto para el sensor terrestre que normalmente dirige el enfrentamiento. Un sensor situado en otro lugar puede detectar ese blanco antes y transmitir una pista con precisión suficiente para preparar el disparo.

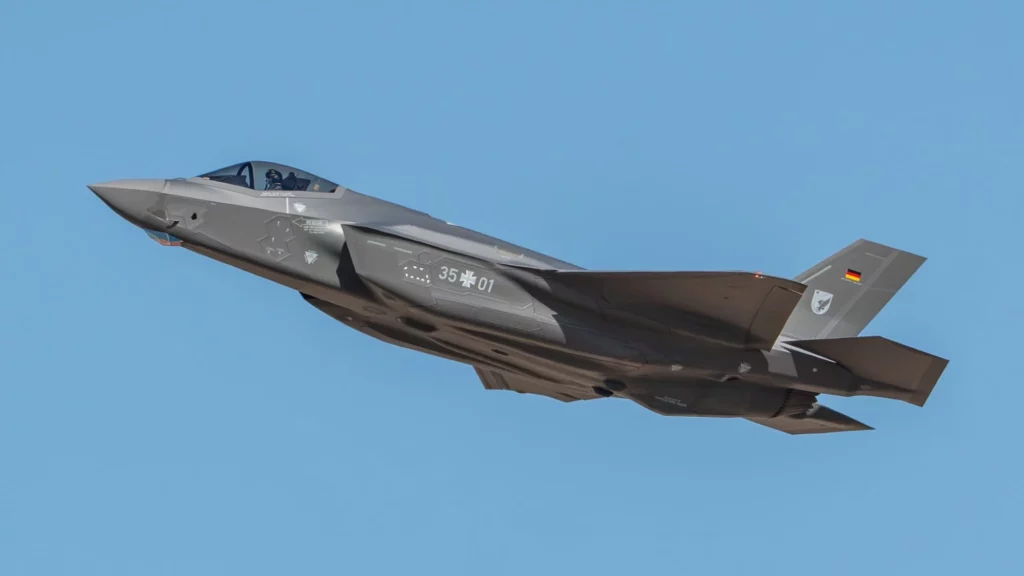

El F-35 puede cumplir esa función gracias a sus sensores integrados, su procesamiento de datos y sus enlaces para distribuir información a otros sistemas aéreos y terrestres. La altura de la aeronave le permite observar regiones que permanecen por debajo del horizonte de un radar terrestre y modificar su posición con rapidez. De esta forma, las funciones de detección y lanzamiento pueden separarse parcialmente sin que la batería tenga que esperar hasta obtener por sí sola la primera pista útil sobre el objetivo.
El F-35 no pilota directamente el misil. La aeronave actúa como sensor adelantado y proporciona información de seguimiento a una red de mando y control. El Integrated Battle Command System, IBCS, recibe datos procedentes de distintos sensores, los integra en una pista común y determina una solución de enfrentamiento. El interceptor continúa dependiendo de los componentes terrestres correspondientes para las funciones de control y enlace durante el vuelo, por lo que la intervención del avión no sustituye la cadena de guiado del Patriot.

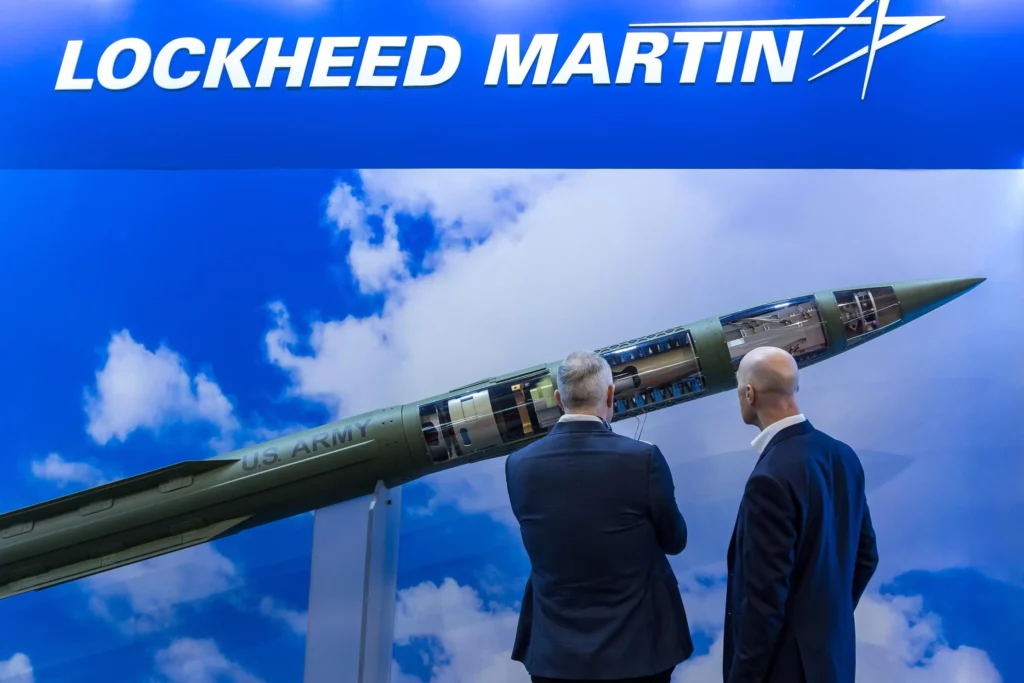

En el caso del PAC-3, el sistema de control proporciona la trayectoria prevista y puede actualizarla antes de que el buscador del propio misil asuma la fase terminal. La aportación del F-35 amplía la información disponible para iniciar y desarrollar el enfrentamiento. Su conjunto de sensores incluye el radar AESA AN/APG-81, el sistema de guerra electrónica AN/ASQ-239, el sistema electroóptico EOTS y el sistema de apertura distribuida DAS, que fusionan información de radiofrecuencia e infrarroja.
Qué aporta cada componente al enfrentamiento con Patriot
- El F-35 actúa como sensor adelantado y transmite datos de seguimiento.
- IBCS integra información de varios sensores y genera una pista común.
- La infraestructura Patriot ejecuta el lanzamiento y mantiene las funciones de control correspondientes.
- El PAC-3 emplea su propio buscador durante la fase terminal del vuelo.
IBCS convierte los datos del F-35 en pistas útiles para el disparo
Las demostraciones de integración con Patriot no permiten atribuir cada pista transmitida a un sensor concreto del F-35 en todos los ensayos. La documentación pública describe al avión como un sensor elevado y confirma la transferencia de datos de seguimiento con calidad suficiente para contribuir al control de tiro, pero no precisa una configuración técnica más específica en todos los casos. La integración depende, además, de que esos datos lleguen a IBCS en un formato que pueda utilizar dentro de su red.
Durante Orange Flag 19-2, en 2019, datos reales de seguimiento procedentes de F-35 llegaron por primera vez a IBCS mediante una estación terrestre para el Multifunction Advanced Data Link, MADL, conocida como Harvest Lightning, y un kit de adaptación entre el avión e IBCS. El sistema convirtió esos datos en una pista compuesta de calidad de tiro. Patriot no recibía directamente información desde la cabina del caza. Una pasarela incorporaba al F-35 como otro nodo sensor de la red terrestre.
La utilidad de esta integración depende por ello de la conectividad entre sensores, pasarelas, mando, radar e interceptor. Las primeras pruebas necesitaron Harvest Lightning y equipos de adaptación para introducir los datos MADL en IBCS. Lo demostrado no es una comunicación directa y autónoma entre un F-35 y cualquier misil Patriot situado dentro de alcance, sino una integración de red en la que la información generada por la aeronave pasa por una arquitectura capaz de incorporarla a la solución de enfrentamiento.
Las pruebas con PAC-2 y PAC-3 demostraron cómo funciona esta red
En diciembre de 2019, dos F-35 de la Fuerza Aérea participaron en la prueba IAMD Flight Test 5 en White Sands Missile Range. IBCS reunió datos de sensores del Ejército, del Cuerpo de Marines y de los F-35 para producir pistas compuestas. Los soldados emplearon dos interceptores PAC-2 contra dos blancos que representaban misiles de crucero. Radares Patriot, radares Sentinel y un AN/TPS-59 del Cuerpo de Marines formaban parte de la misma red junto con los aviones.
La prueba mostró que una batería podía construir su solución de enfrentamiento a partir de varios sensores en lugar de depender de un único radar orgánico situado junto a los lanzadores. En julio de 2021, esa integración se amplió al PAC-3. Dos F-35 participaron junto con un radar Patriot, dos Sentinel y un AN/TPS-80 G/ATOR del Cuerpo de Marines en un escenario con blancos que representaban misiles de crucero y con presencia de ataque electrónico.
IBCS combinó los datos disponibles para seguir los blancos y utilizó la pista resultante para iniciar el lanzamiento de un PAC-3 Cost Reduction Initiative, que destruyó el objetivo. El F-35 proporcionó datos al sistema de mando, IBCS produjo la solución de enfrentamiento y la infraestructura Patriot ejecutó el disparo. La aeronave no envió órdenes directamente al misil. La prueba confirmó así el reparto de funciones entre el sensor aéreo, la red terrestre y el sistema de armas.
Durante Valiant Shield 22, la integración dejó de limitarse a las demostraciones realizadas en White Sands. El 15 de junio de 2022, en Palau, una batería del 1-1 Air Defense Artillery Battalion realizó el primer disparo operativo de Patriot que utilizó datos de puntería procedentes de F-35A. El blanco era un Kratos Firejet que representaba un misil de crucero y que, después de volar mar adentro, regresó hacia la isla antes del enfrentamiento.
Dos interceptores PAC-2 fueron disparados con tres segundos de separación. El enfrentamiento ocurrió aproximadamente a 35 kilómetros de la costa, a unos 10.000 pies de altitud y con el blanco desplazándose a 350 nudos. El primer interceptor destruyó el objetivo y el segundo corrigió su trayectoria hacia los restos de mayor tamaño. El Ejército identificó expresamente los datos de radar de los F-35A como parte de la información utilizada para detectar y atacar el blanco.
La red permite aprovechar mejor el alcance disponible del Patriot
Frente a misiles de crucero, esta configuración permite anticipar la identificación y la preparación del lanzamiento. Un blanco que mantiene baja altitud puede acercarse bastante a una batería antes de entrar en la línea de visión de su radar terrestre. Si un F-35 situado a mayor altura obtiene antes una pista y la red conserva precisión suficiente para emplearla en control de tiro, el proceso de enfrentamiento puede comenzar antes de que el radar asociado a la batería detecte directamente el objetivo.
El alcance cinemático del interceptor permanece inalterado y los requisitos del radar Patriot durante el enfrentamiento siguen vigentes. Lo que aumenta es la región en la que la batería puede recibir información útil sobre el blanco. Esto permite aprovechar mejor el alcance existente del arma y distribuir sensores y lanzadores en posiciones diferentes, sin obligarlos a depender de una única geometría de detección. El cambio afecta a la procedencia de la información inicial, no a las prestaciones físicas del propio interceptor.
El F-35 tampoco necesita permanecer dedicado exclusivamente a una batería Patriot para desempeñar esta función. Su sistema de misión fusiona y distribuye información mientras ejecuta otras tareas, lo que permite a la defensa antiaérea terrestre aprovechar un sensor adelantado respecto de los lanzadores y capaz de modificar su posición durante la misión. La función depende de que la red pueda transferir esos datos hasta el sistema de mando con la precisión y el formato necesarios para emplearlos en el control de tiro.
Patriot pasa de un radar propio a una red de sensores distribuidos
IBCS completó su evaluación operativa inicial en 2022, recibió autorización para la producción a plena cadencia en abril de 2023 y alcanzó la capacidad operativa inicial durante ese mismo año. En abril de 2024 recibió el primer conjunto completo de equipos producido dentro de la fase inicial de fabricación, mientras la fuerza preparaba su despliegue en unidades operativas. La red también incorporó LTAMDS, el radar destinado a sustituir al AN/MPQ-65A de Patriot, y continuó las pruebas con PAC-3 y PAC-2.
En octubre de 2025, el 3-43 Air Defense Artillery Regiment completó una nueva prueba operacional de IBCS contra dos blancos de crucero maniobrantes y destruyó ambos con el primer interceptor asignado a cada uno. Esta evolución mantiene el principio demostrado en los ensayos anteriores: la batería puede obtener información de combate desde sensores distintos de su radar orgánico y emplearla dentro de una red común para construir la solución de enfrentamiento.
En una defensa Patriot integrada mediante IBCS, la posición del radar asociado a la batería ya no define necesariamente el primer punto desde el que puede construirse la información de combate. El sistema combina pistas de radares terrestres y sensores conjuntos, y el F-35 ha demostrado en pruebas de fuego real que sus datos pueden contribuir a una solución utilizada para lanzar interceptores PAC-2 y PAC-3 sin asumir directamente el control del misil.
El interceptor conserva su propia cadena de control y guiado, mientras el F-35 aporta parte de la información necesaria para decidir dónde y cuándo efectuar el disparo. Con IBCS en producción y en proceso de despliegue en unidades, Patriot pasa de una batería organizada alrededor de un radar específico a una defensa en la que sensores y armas pueden operar en posiciones diferentes como componentes de una misma red de control de tiro.
