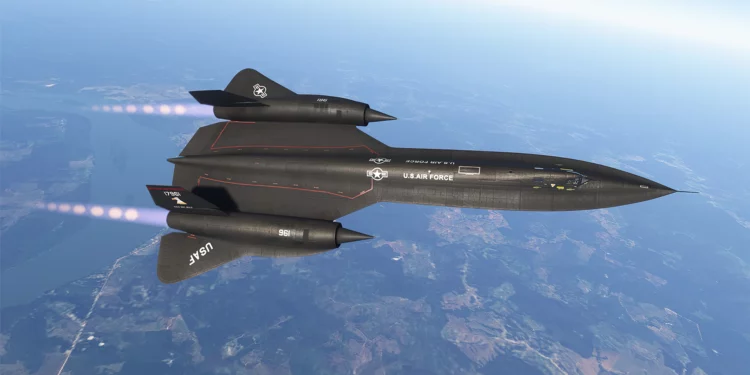

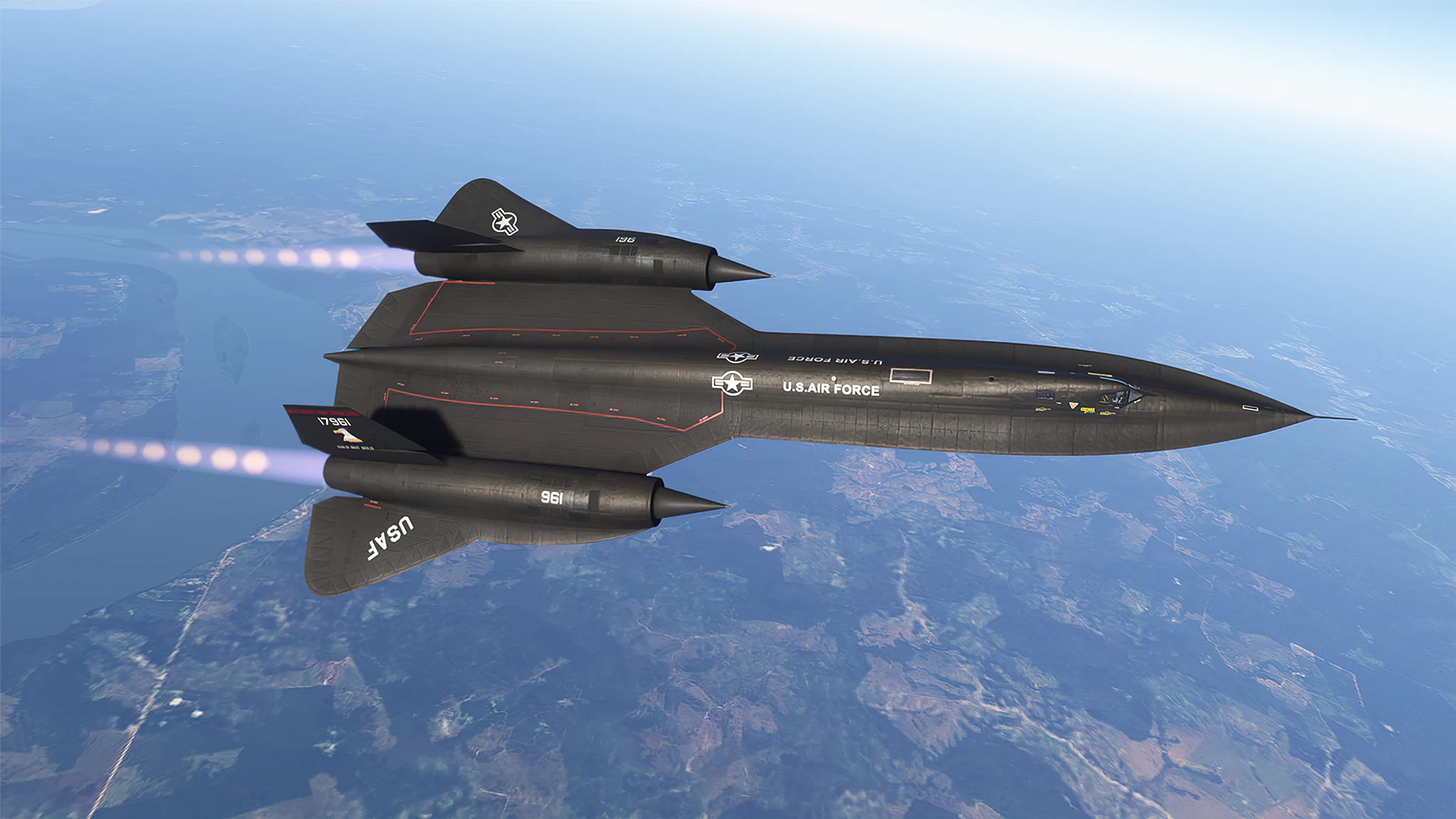

La cabina del SR-71 combinó titanio, cuarzo, presión total y sistemas térmicos para proteger a sus dos tripulantes.
Diseño térmico y visual de la cabina del SR-71 Blackbird
A velocidades superiores a Mach 3 y a altitudes de 25.900 metros, la fricción aerodinámica impone una carga térmica incompatible con materiales aeronáuticos convencionales. En esas condiciones, el intercambio cinético con la atmósfera eleva la temperatura de la superficie externa del fuselaje por encima de los 315 grados Celsius. Por esa razón, la estación de control humana del SR-71 Blackbird nació de requisitos térmicos y barométricos extremos, con una configuración apta para aislar a dos tripulantes del calor exterior y del vacío estratosférico.
La cabina del SR-71 Blackbird fue diseñada como un módulo presurizado de titanio capaz de proteger a sus dos tripulantes del calor generado a Mach 3, de la baja presión estratosférica y de temperaturas externas superiores a los 315 grados Celsius.
El equipo de Proyectos de Desarrollo Avanzado de la corporación Lockheed configuró la cabina como un módulo presurizado de aleaciones de titanio. La cubierta transparente exigió el abandono definitivo del vidrio acrílico, ya que ese material podía deformarse o fundirse bajo tales regímenes de vuelo. Por ello, los ingenieros fabricaron los paneles de la cubierta con vidrio de cuarzo fundido por ondas ultrasónicas, una solución necesaria para resistir la temperatura sostenida del cristal frontal.
Los paneles de cuarzo, de 3,17 centímetros de grosor, soportan temperaturas continuas de 326 grados Celsius en el cristal frontal. Sin embargo, ese grosor produce una distorsión óptica inherente; por ese motivo, los pilotos deben corregir su línea de visión con movimientos de cabeza para mantener el contacto visual durante las maniobras de reabastecimiento de combustible en vuelo. La solución visual protegía la cabina, pero también exigía adaptación física del piloto.
El marco interno que sujeta los paneles se compone de piezas de titanio con tolerancias exactas, necesarias para que el metal se expanda por el calentamiento estructural en vuelo sin fracturar el cristal. Debido a la transferencia de calor hacia el interior de la cabina, los ingenieros incorporaron un sistema de control ambiental con intercambio térmico de ciclo de aire, concebido para reducir la temperatura interna pese a las condiciones extremas del fuselaje.
Datos clave sobre materiales y control térmico de la cabina
- La superficie externa del fuselaje superaba los 315 grados Celsius en régimen de vuelo extremo.
- Los paneles de cuarzo tenían 3,17 centímetros de grosor y resistían 326 grados Celsius.
- El combustible JP-7 actuaba como disipador térmico principal antes de entrar en los motores.
- El sistema ambiental conservaba el habitáculo cerca de los 15 grados Celsius.
Presurización, combustible JP-7 y protección humana en vuelo
El aire acondicionado entra en la cabina después de pasar por un disipador de calor. Para ese proceso, el diseño utiliza el combustible de aviación especial JP-7, guardado en los depósitos del fuselaje, como disipador térmico principal antes de su inyección en los motores. El combustible frío absorbe la energía calórica del aire procedente de los compresores de los motores Pratt & Whitney J58, dentro de un ciclo continuo orientado a estabilizar el ambiente interno.
Así, el ciclo continuo reduce la temperatura interna y conserva el habitáculo cerca de los 15 grados Celsius, aunque la superficie exterior esté sometida a temperaturas extremas. En la estratosfera, una descompresión accidental provoca la ebullición instantánea de los fluidos corporales humanos. Para reducir ese riesgo físico, los tripulantes usan el traje de presión total modelo S1030 de la empresa David Clark Company, que crea una atmósfera individual presurizada alrededor del cuerpo.
Este equipo de cloropreno y nailon funciona como una atmósfera individual presurizada. El operador conecta el traje a la aeronave por un cordón umbilical con líneas de oxígeno puro, aire para ventilación interna y conexiones de comunicación cifrada. Como la presurización del traje restringe la movilidad física humana, los controles e interruptores primarios se ubicaron al alcance directo de los brazos de los operadores en sus respectivas estaciones.
Por las dimensiones y la forma del fuselaje, la sección habitable se divide en dos compartimentos en tándem con un perfil transversal estrecho. El compartimento delantero aloja al piloto y reúne los controles de vuelo sobre un panel de instrumentos analógicos. En la zona central de la visión frontal se ubica el Indicador de Pantalla Triple, instrumento electromecánico que reúne altitud, velocidad aerodinámica calibrada y número de Mach en una sola esfera.
Instrumentos, sensores y navegación astroinercial del SR-71
La presentación conjunta de altitud, velocidad aerodinámica calibrada y número de Mach reduce el tiempo de desplazamiento visual del piloto entre diferentes cuadrantes durante las fases de aceleración y ascenso hacia la zona operativa. Debajo de los indicadores de vuelo principales, el panel inferior del piloto alberga los controles manuales de las tomas de aire. El operador supervisa la posición de los conos móviles situados en las entradas de los motores.
El desplazamiento exacto de estos conos reduce el flujo de aire supersónico exterior hasta velocidades subsónicas antes de su llegada a los álabes del compresor. Para el control directo de la aeronave, el piloto utiliza una palanca central de control y pedales de timón conectados a un sistema hidráulico de triple redundancia. Este sistema emplea cables mecánicos de acero y titanio para accionar las servoválvulas de las superficies de control aerodinámico.
Entre la cabina delantera y el compartimento trasero, un mamparo sólido de titanio separa la estación del piloto de la estación del Oficial de Sistemas de Reconocimiento. Este operador trabaja en un habitáculo sin cubierta frontal, provisto únicamente de dos escotillas laterales de observación reducida. Debido a ese entorno cerrado, el tripulante debe determinar la orientación espacial de la aeronave solo por la lectura de los instrumentos de a bordo.
El panel trasero destina su superficie al control de sensores electrónicos, ópticos y de radar, además de alojar las interfaces del sistema de defensa preparado para identificar señales de emisión de misiles superficie-aire interceptores. En la cabina trasera, la unidad de control del Sistema de Navegación Astroinercial ocupa la posición operativa principal. Este equipo óptico y giroscópico, alojado en la parte superior del fuselaje detrás de la cabina, rastrea las posiciones estelares a plena luz del sol.
Expulsión, supervivencia y actualización digital de la cabina
A partir de esos datos celestes, el sistema calcula las coordenadas de vuelo con un margen de error máximo de 91 metros. Este proceso permite una navegación exacta sin transmisiones de radio y sin dependencia de emisiones electromagnéticas terrestres ni de señales de satélites externos vulnerables a interferencias tácticas. Ante la probabilidad de fallos de fuselaje a altas velocidades, los ingenieros instalaron los asientos proyectables modelo SR-1.
Lockheed configuró este mecanismo balístico para expulsar a los tripulantes con posibilidad de supervivencia a velocidades de Mach 3 y altitudes de 24.000 metros. Al accionar el anillo de expulsión, la secuencia balística despliega de inmediato un paracaídas de estabilización para impedir la rotación incontrolada del asiento en la atmósfera superior. Durante esa fase, el traje de presión total aporta protección térmica y barométrica frente a la onda de choque del viento.
El traje también protege al tripulante del frío estratosférico hasta la apertura automática del paracaídas principal a 4.500 metros sobre el nivel del mar. En los últimos años de la década de 1990, la Fuerza Aérea de los Estados Unidos y la Administración Nacional de Aeronáutica y el Espacio ejecutaron un programa de actualización en las unidades operativas remanentes, con cambios directos en las cabinas delanteras de esas aeronaves.
Como parte de ese programa, los técnicos retiraron los indicadores analógicos de cinta de las cabinas delanteras e instalaron pantallas multifunción digitales. Esta modificación reemplazó los sistemas electromecánicos por datos centralizados procedentes de los sensores y los ordenadores de vuelo. La agencia espacial operó esta configuración de monitores digitales en la aeronave con matrícula 844, plataforma usada para investigaciones de dinámica de fluidos a alta velocidad hasta el cese definitivo de la logística de mantenimiento y la cancelación formal de los vuelos en octubre de 1999.
