El misil R-77 con aletas de rejilla eleva la firma radar del Su-57 cuando se porta externamente y degrada su baja observabilidad prevista.
Bodegas internas y principio de baja observabilidad en el caza Su-57
En la aviación de baja observación, la regla central exige alojar el armamento dentro del fuselaje para conservar una firma reducida. Cuando aparecen cargas en pilones, la sección eficaz de radar aumenta y la detectabilidad del conjunto sube. El Su-57 adopta ese criterio desde el diseño y prioriza bodegas internas para misiles aire-aire. El empleo exterior de armas reduce la discreción del avión pese a los materiales absorbentes y a la geometría de la célula.

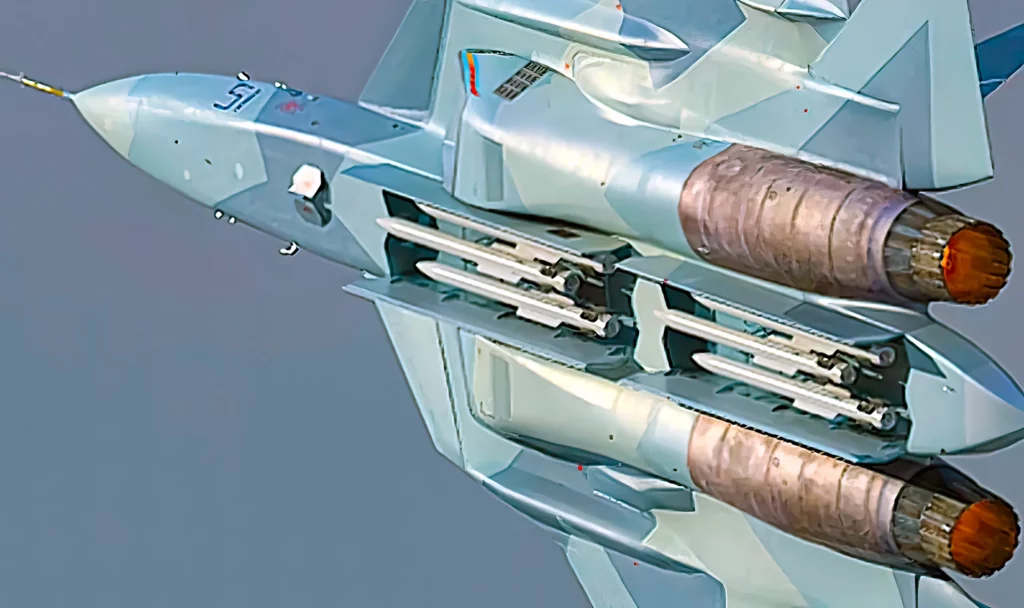

El aparato integra dos bodegas principales dispuestas en tándem en el volumen ventral entre las góndolas de los motores y añade dos alojamientos laterales menores para misiles de corto alcance. Esta arquitectura permite transportar misiles de alcance más allá del horizonte dentro del fuselaje y evita penalizaciones de arrastre y de firma asociadas al porte exterior. En noviembre de 2025, material oficial mostró compuertas abiertas y armas en compartimentos, indicio de integración apta para empleo operativo.
El R-77 con aletas de rejilla añade eco radar cuando sale al exterior en pilones del Su-57, por lo que degrada la baja observación del conjunto. A partir de esa limitación, Rusia impulsó iteraciones con superficies traseras convencionales para reducir la firma y asegurar compatibilidad con bodegas. La K-77M (Izdeliye 180) cubre ese objetivo con timones cruciformes recortados y encaje intrafuselaje, en línea con el enfoque general del programa de armas del caza.
La relación entre porte externo y aumento de sección eficaz de radar actúa como pauta general en aeronaves de quinta generación. Documentos oficiales de programas occidentales describen la disposición del armamento en compartimentos internos como condición para mantener una firma baja. El mismo criterio rige el Su-57: cuando la carga abandona las bodegas y pasa a soportes exteriores, el arrastre y la detectabilidad suben, pese a diseño de célula y materiales que buscan minimizar eco radar.
Datos clave sobre bodegas y misiles en el Su-57
- Dos bodegas principales en tándem en el volumen ventral y dos alojamientos laterales para misiles de corto alcance.
- Demostraciones de noviembre de 2025 con compuertas abiertas y armas en compartimentos, con indicios de integración operativa.
- Rosoboronexport publica para el RVV-SD (R-77-1) un alcance máximo de 110 kilómetros.
- La K-77M incorpora timones convencionales, buscador de radar activo con antena de barrido electrónico y propulsor de doble impulso.
Evolución del R-77 y encaje de la variante K-77M en bodegas del Su-57
El modelo original de la familia R-77 incorporó aletas de rejilla en la cola, solución con buena autoridad de control a altos ángulos de ataque, aunque con penalizaciones de arrastre y de firma radar. La variante de exportación RVV-AE tuvo continuidad con el R-77-1 (RVV-SD), con mejoras de guiado y alcance; Rosoboronexport publica para esta última un alcance máximo de 110 kilómetros. Sin embargo, las colas con rejilla condicionan la compatibilidad con bodegas internas estrechas.
El K-77M (Izdeliye 180) respondió a esa limitación con timones traseros convencionales de tipo cruciforme en sustitución de la rejilla. El misil integra un buscador de radar activo con antena de barrido electrónico y un propulsor de doble impulso, con una envolvente de tiro ampliada. El cambio a superficies convencionales reduce la resistencia y la contribución del arma al eco radar y permite su alojamiento dentro de las bodegas principales del Su-57.
La industria señala dos tipos de expulsores internos desarrollados por Vympel para el Su-57, con capacidades de eyección diferenciadas según el peso del arma. Esta solución habilita cargas aire-aire y aire-superficie dentro del fuselaje. En las demostraciones de noviembre de 2025, el avión apareció con misiles antirradiación y de corto alcance en bodegas; exhibición subrayó la flexibilidad del sistema y la posibilidad de priorizar discreción con armamento interno o carga con soportes externos, según la misión.
Las especificaciones difundidas para el RVV-SD sitúan su empleo típico en plataformas de cuarta y 4,5 generación, donde el transporte externo constituye la norma y la firma no depende de bodegas internas. En cambio, el Su-57 fue concebido para operar con baja observación mediante compartimentos. La coordinación entre célula y armamento exige adaptar los misiles a restricciones volumétricas e interferencias; así surgió la evolución hacia geometrías compatibles con alojamiento intrafuselaje, con K-77M como opción coherente.
